Axe Longitudinal Voiture Parallélisme : Qu’est-ce que c’est ?

Votre volant n’est pas droit quand vous roulez en ligne droite ? Vos pneus s’usent bizarrement sur les bords ?

C’est sûrement un problème de parallélisme. Ce guide vous explique ce qu’est l’axe longitudinal et comment tout régler simplement.

C’est quoi, l’axe longitudinal d’une voiture ?

L’axe longitudinal d’un véhicule, c’est une ligne droite imaginaire qui coupe la voiture en deux, de l’avant à l’arrière. Pensez-y comme la colonne vertébrale de votre voiture. Elle passe par le centre du pare-chocs avant et arrière.

Cet axe est la référence de base pour toute la géométrie de votre véhicule. Pour que la voiture roule droit, tous les réglages des roues, comme le parallélisme, sont calculés par rapport à cet axe. Si la référence n’est pas bonne, tout le reste sera faux.

À quoi il sert concrètement ?

L’axe longitudinal sert à une chose principale : assurer que la voiture avance droit. Quand un garagiste fait un contrôle de géométrie, il utilise cet axe comme point de départ pour aligner les quatre roues.

Il garantit que les roues avant et arrière sont sur la même trajectoire. Sans un alignement correct par rapport à cet axe, votre voiture aura tendance à se déporter sur un côté, même si vous tenez le volant droit. C’est une question de sécurité et de confort.

Le lien entre l’axe longitudinal et le parallélisme

Le parallélisme, c’est l’angle que forment les roues d’un même essieu (avant ou arrière) entre elles. Vues de dessus, vos roues peuvent être soit parallèles, soit légèrement « ouvertes » (pincement) ou « fermées » (ouverture). Le but est qu’elles soient parfaitement alignées avec la direction que vous voulez prendre.

Le rapport entre l’axe longitudinal du véhicule et le parallélisme est direct. Les roues ne doivent pas seulement être parallèles entre elles, mais aussi parallèles à l’axe longitudinal. C’est ce qui garantit que le véhicule se déplace en ligne droite sans forcer.

L’angle de poussée : le vrai problème

Quand on parle du rapport à l’axe longitudinal, on parle surtout de l’essieu arrière. L’angle de poussée, c’est la différence d’orientation entre l’axe longitudinal et la direction dans laquelle les roues arrière poussent la voiture.

Si cet angle n’est pas nul, l’arrière de la voiture pousse légèrement de travers. Pour compenser et aller droit, le conducteur doit tourner le volant en permanence. C’est ce qui explique pourquoi un volant peut être de travers en ligne droite. La voiture roule « en crabe », même si c’est invisible à l’œil nu.

Un mauvais angle de poussée provoque :

• Une usure anormale des pneus sur les quatre roues.
• Un volant qui n’est pas droit en ligne droite.
• Une sensation de flottement dans la direction.
• Une tenue de route moins bonne, surtout sur sol mouillé.

Les autres angles de la géométrie à connaître

Le parallélisme n’est qu’un des réglages de la géométrie des trains roulants. Pour un comportement optimal de votre voiture, il faut aussi contrôler d’autres angles importants. Ils travaillent tous ensemble pour garantir votre sécurité.

Un contrôle de géométrie complet sur un banc de géométrie moderne mesure tous ces angles et permet un réglage précis pour une tenue de route parfaite.

1. Le carrossage

Le carrossage, c’est l’inclinaison de la roue par rapport à la verticale, quand on regarde la voiture de face. Il est mesuré en degrés.

• Carrossage négatif : Le haut de la roue est incliné vers l’intérieur du véhicule. C’est souvent utilisé sur les voitures sportives pour améliorer la tenue de route en virage.
• Carrossage positif : Le haut de la roue est incliné vers l’extérieur. C’est plus rare aujourd’hui.
• Carrossage nul : La roue est parfaitement verticale.

Un mauvais réglage du carrossage provoque une usure irrégulière du pneu, soit sur le bord intérieur (trop de carrossage négatif), soit sur le bord extérieur (trop de carrossage positif). Sur la plupart des voitures de série, cet angle n’est pas réglable. S’il est hors des tolérances, c’est souvent le signe d’une pièce tordue ou usée.

2. L’angle de chasse

L’angle de chasse (ou simplement « la chasse ») correspond à l’inclinaison de l’axe de pivot de la roue quand on regarde le véhicule de côté. Cet axe est la ligne imaginaire autour de laquelle la roue tourne quand vous tournez le volant.

Pensez à la fourche d’un vélo : elle est inclinée vers l’arrière. C’est cet angle qui aide la roue avant à revenir droite naturellement. Sur une voiture, c’est pareil. Un bon angle de chasse aide à la stabilité en ligne droite et assure le retour du volant après un virage. Une différence d’angle de chasse entre la roue droite et la roue gauche peut faire tirer la voiture d’un côté.

3. L’angle de pivot

L’angle de pivot (ou inclinaison de pivot) est aussi lié à l’axe de pivot, mais cette fois-ci vu de face. C’est l’inclinaison de cet axe par rapport à la verticale. Cet angle est important car il influence la stabilité de la direction et réduit les efforts sur le volant.

Comme le carrossage, il n’est généralement pas réglable. Des valeurs incorrectes indiquent des composants de suspension endommagés ou usés. Contrôler cet angle permet de détecter des problèmes plus graves sur le châssis ou les trains roulants.

Comment savoir si la géométrie de ma voiture est mauvaise ?

Votre voiture vous envoie souvent des signaux clairs quand l’alignement des roues n’est plus bon. Il suffit d’être attentif à certains symptômes. Ignorer ces signes peut réduire la durée de vie de vos pneus et rendre la conduite dangereuse.

Le plus souvent, ces problèmes apparaissent après un choc, comme un nid-de-poule ou un trottoir heurté un peu trop vite. Un changement de pièces de suspension peut aussi nécessiter un nouveau réglage.

Signe n°1 : L’usure anormale des pneus

C’est le symptôme le plus courant et le plus facile à vérifier. Un alignement des roues incorrect entraîne une usure anormale des pneus. Inspectez la bande de roulement de vos quatre pneus.

Voici ce que vous pouvez observer :

• Usure sur le bord intérieur OU extérieur : C’est typiquement un problème de carrossage. Le pneu n’est plus à plat sur la route.
• Usure en « dents de scie » : Si vous passez la main sur le pneu, vous sentez des facettes. C’est un signe clair d’un mauvais parallélisme.
• Usure rapide et globale : Une mauvaise géométrie générale force les pneus à riper sur la route, ce qui accélère leur usure.

Une usure irrégulière est un signal d’alerte. Non seulement vous devrez changer vos pneus plus tôt, mais votre sécurité est aussi en jeu car l’adhérence est réduite.

Signe n°2 : Le volant n’est pas droit

Quand vous roulez en ligne droite sur une route plate, votre volant devrait être parfaitement centré. S’il est incliné de quelques degrés à droite ou à gauche pour maintenir le cap, c’est un signe que la géométrie est à refaire.

Ce problème est souvent lié à l’angle de poussée de l’essieu arrière. Les roues arrière ne sont plus alignées avec l’axe longitudinal du véhicule, et vous compensez inconsciemment avec le volant. Un contrôle et un réglage du parallélisme sur les quatre roues règlent ce problème.

Signe n°3 : La voiture tire d’un côté

Si vous lâchez brièvement le volant sur une route droite et plate, la voiture doit continuer tout droit. Si elle tire nettement vers la droite ou la gauche, c’est un problème d’alignement. Attention à ne pas confondre avec l’effet de la pente de la route, qui peut parfois faire dévier légèrement le véhicule.

Ce symptôme peut être causé par :

• Une différence de réglage entre les roues droite et gauche (chasse ou carrossage).
• Un problème de parallélisme.
• Un pneu sous-gonflé ou un problème de freinage (étrier grippé).

Faire contrôler la géométrie est la première étape pour diagnostiquer la cause exacte.

Les causes d’un dérèglement de la géométrie

La géométrie de votre voiture est conçue pour rester stable, mais elle n’est pas infaillible. Plusieurs événements de la vie quotidienne peuvent la dérégler et affecter le rapport à l’axe longitudinal. Connaître les causes peut vous aider à savoir quand un contrôle est nécessaire.

Le dérèglement est progressif. Vous ne vous en rendez pas forcément compte tout de suite, jusqu’à ce que les symptômes comme l’usure des pneus deviennent évidents.

Les chocs et les routes en mauvais état

C’est la cause numéro un. Les trains roulants de votre voiture sont précis et sensibles.

• Heurter un trottoir : Même à faible vitesse, monter ou descendre brusquement d’un trottoir peut suffire à tordre une pièce et dérégler le parallélisme.
• Nids-de-poule : Frapper un trou dans la chaussée envoie une onde de choc violente dans la suspension et la direction.
• Ralentisseurs (dos d’âne) : Les prendre trop vite use prématurément les composants et peut fausser les réglages.

Après un choc important, il est recommandé de faire un contrôle de géométrie, même si vous ne sentez pas de problème immédiat.

L’usure naturelle des pièces

Avec le temps et les kilomètres, les pièces de la suspension et de la direction s’usent. C’est normal.

Les pièces qui affectent le plus la géométrie sont :

• Les rotules de direction et de suspension : Elles prennent du jeu, ce qui rend la direction floue.
• Les silentblocs : Ces blocs de caoutchouc absorbent les vibrations. Quand ils craquent ou s’affaissent, ils ne maintiennent plus les bras de suspension correctement.
• Les roulements de roue : Un roulement usé peut provoquer un jeu qui affecte le carrossage.

Un bon garagiste vérifiera l’état de ces pièces avant de faire un réglage de géométrie. Régler un parallélisme sur des pièces usées ne sert à rien.

Le changement de certaines pièces

Certaines interventions sur votre véhicule imposent un contrôle et un réglage de la géométrie. Si vous remplacez des pièces qui font partie du système de suspension ou de direction, les angles seront modifiés.

Un contrôle de géométrie est obligatoire après le changement de :

• Amortisseurs
• Rotules de direction
• Biellettes de direction
• Triangles ou bras de suspension
• Crémaillère de direction

Même un simple changement de pneus est une bonne occasion pour faire vérifier l’alignement. Cela garantit que vos pneus neufs auront une durée de vie optimale.

Comment se passe un réglage de la géométrie ?

Le réglage du parallélisme et des autres angles de géométrie est une opération technique qui nécessite un équipement spécialisé. Vous ne pouvez pas le faire vous-même dans votre garage. Il faut vous rendre chez un professionnel équipé d’un banc de géométrie.

L’opération dure généralement entre 30 minutes et une heure.

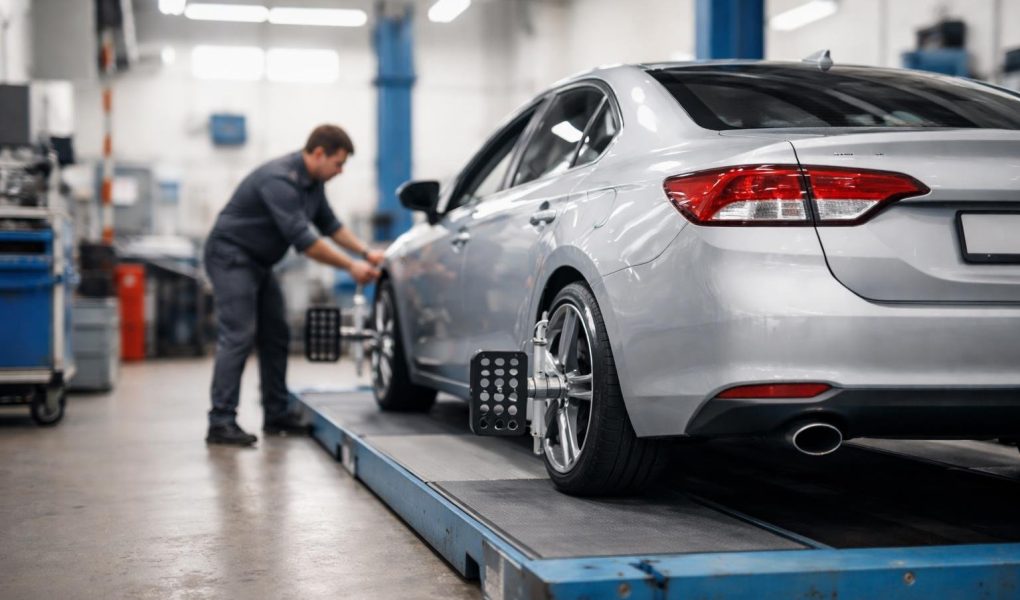

Le contrôle sur un banc de géométrie

La première étape est toujours un contrôle complet. Le technicien va :

1. Installer la voiture sur le pont élévateur spécialisé.
2. Vérifier la pression des pneus et l’état des suspensions (recherche de jeu).
3. Fixer des capteurs (ou cibles) sur chaque roue. Ces capteurs communiquent avec un ordinateur.
4. Lancer le programme de mesure. L’ordinateur affiche en temps réel tous les angles (parallélisme, carrossage, chasse) et les compare aux données du constructeur pour votre modèle de voiture.

À la fin de cette étape, vous obtenez un rapport de contrôle qui montre les valeurs mesurées et les tolérances. Vous savez exactement ce qui est bon et ce qui doit être corrigé.

Le réglage des angles

Si le rapport montre des écarts, le technicien procède au réglage. Il va agir sur les différentes vis et écrous de réglage prévus par le constructeur sur les trains roulants. Le plus souvent, c’est le parallélisme des roues avant qui est réglable.

Sur de plus en plus de véhicules, le parallélisme arrière et parfois le carrossage peuvent aussi être ajustés. L’ordinateur du banc de géométrie guide le mécanicien pour atteindre les valeurs parfaites. Une fois les réglages terminés, un nouveau rapport est imprimé pour prouver que tout est rentré dans l’ordre.

Combien coûte un contrôle de parallélisme ?

Le prix d’un contrôle et d’un réglage de la géométrie varie selon le type de véhicule et le garage. En général, il faut compter :

• Entre 50 et 80 € pour un réglage du parallélisme de l’essieu avant seul.
• Entre 90 et 150 € pour une géométrie complète sur les quatre roues (recommandé).

C’est un investissement rentable. Une bonne géométrie peut vous faire économiser le prix d’un ou deux pneus sur le long terme et réduire légèrement votre consommation de carburant.

Pourquoi un bon alignement est essentiel ?

Faire contrôler régulièrement la géométrie de votre voiture n’est pas une dépense superflue. C’est un élément clé pour l’entretien de votre véhicule, qui a un impact direct sur plusieurs points importants.

Considérez-le comme un bilan de santé pour les « jambes » de votre voiture. Il garantit que tout fonctionne en harmonie pour une performance optimale.

1. Pour votre sécurité

C’est la raison la plus importante. Un mauvais alignement des roues dégrade la tenue de route de votre voiture. Le véhicule peut devenir instable, surtout à haute vitesse, au freinage ou sur route mouillée. Un bon réglage par rapport à l’axe longitudinal assure que la voiture répond précisément à vos commandes au volant. Cela peut faire une grande différence dans une situation d’urgence.

2. Pour la durée de vie de vos pneus

Des pneus coûtent cher. Une mauvaise géométrie est leur pire ennemie. Comme on l’a vu, elle provoque une usure anormale et prématurée. En faisant régler votre parallélisme, vous vous assurez que vos pneus s’usent de manière uniforme. Vous pourrez ainsi les utiliser jusqu’à la limite légale et maximiser leur longévité. L’investissement dans le réglage est vite remboursé par les économies sur le budget pneus.

3. Pour faire des économies de carburant

Quand les roues ne sont pas bien alignées, elles créent une résistance au roulement plus élevée. Le moteur doit fournir un effort supplémentaire pour faire avancer la voiture, ce qui entraîne une légère surconsommation de carburant. Une géométrie optimale permet aux roues de rouler avec le moins de friction possible, ce qui contribue à maintenir une consommation normale.

4. Pour le confort de conduite

Enfin, rouler avec une voiture bien réglée est tout simplement plus agréable. Fini le volant qui n’est pas droit, la voiture qui tire sur le côté ou la direction qui semble floue. Vous retrouvez un véhicule stable, précis et reposant à conduire, que ce soit pour les courts trajets du quotidien ou les longs voyages sur autoroute.
